RED CEDAR SHINGLES
Praktijkvoorbeeld verwerking shingles


Verwerking van Red Cedar dakshingles.
Dhr Adriaans van dakdekkers- en leidekkersbedrijf Adriaans heeft een dak gemaakt van onze Red Cedar dakshingles. Hij was zo vriendelijk ons wat foto's te zenden van zijn dakproject.

Dhr Adriaans weet overigens waar hij over praat: hij heeft na een studie aan de
Dachdeckerschule te Lehesten het hoog aangeschreven Duitse Dachdeckermeister - diploma gehaald.





MEER INFORMATIE
Klik hier voor onze shingelpagina.

Klik hier voor de shingleprijslijst






Foto's van:

Dakdekkers- en Leidekkersbedrijf Adriaans

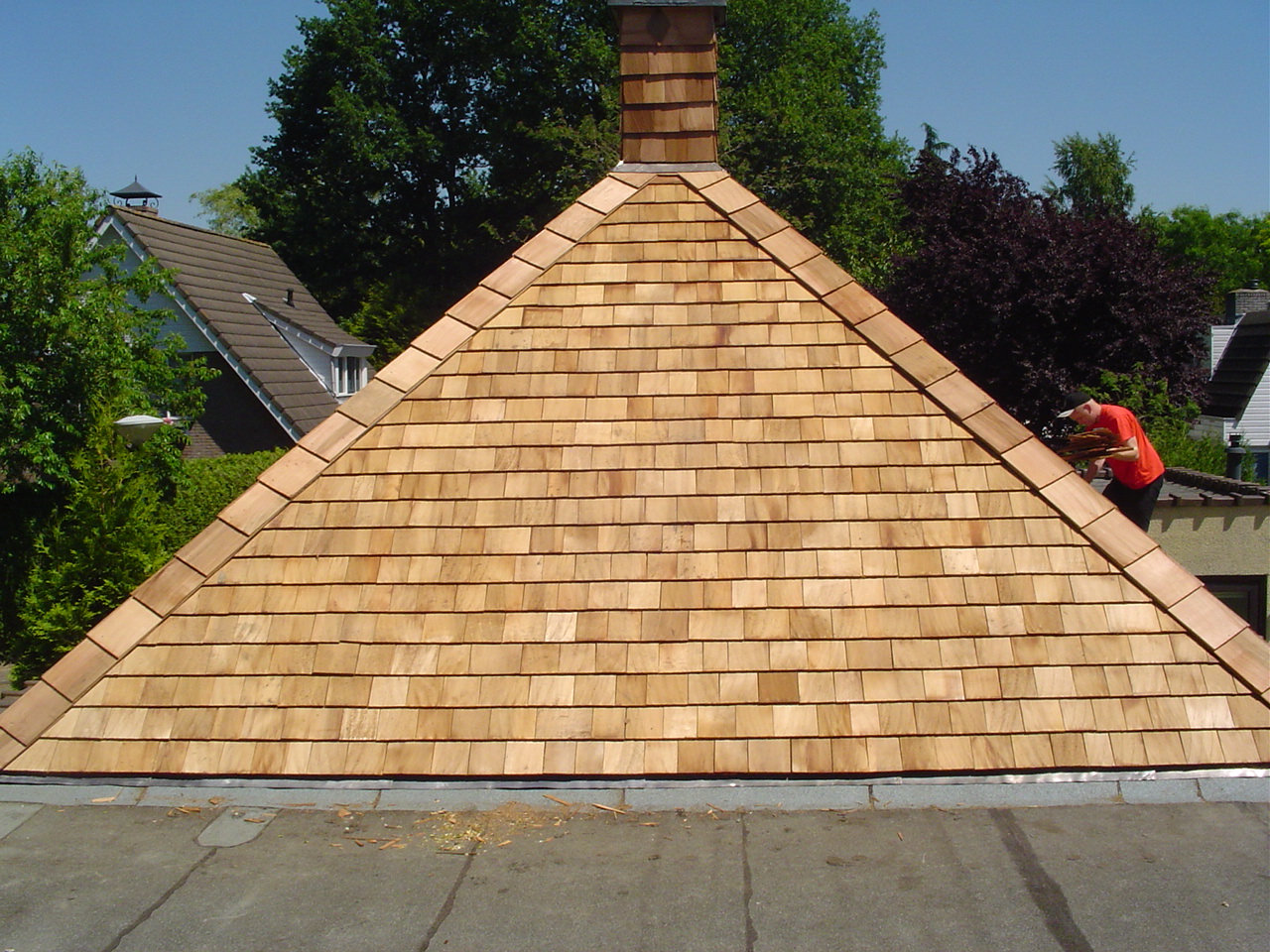

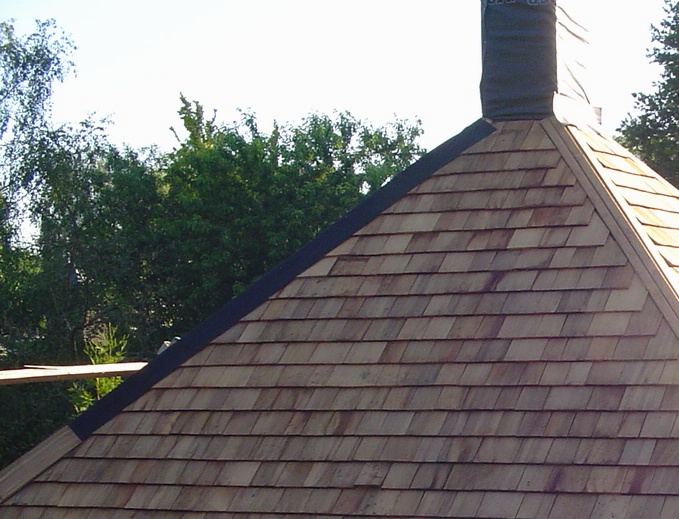

Dakproject
Het betreft een stolpdak met schoorsteen. De schoorsteen heeft een dubbelwandige metalen binnenkern en een mutliplex omhulsel. De schoorsteen is ook met shingles betimmerd.






Folie onder de shingles

Om lekkage door bijvoorbeeld stuifsneeuw of winddruk te voorkomen is er onder de shingles kunststof folie aangebracht.

Bij dit steile dak was het verantwoord om de shingles direkt op de folie te bevestigen. Het water loopt snel naar beneden.

Er zijn meer constructies:
Zie detailschetsen mbt folie

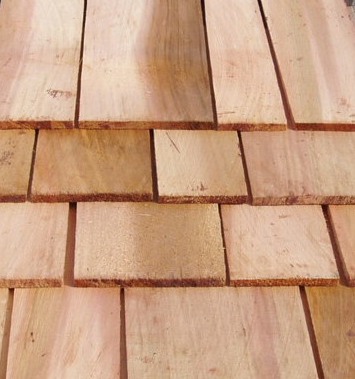

Naden
De naden tussen de shingles moeten in de opvolgende lagen minimaal  '1 duim' (25 mm) in de breedte verspringen.
De tussenruimte tussen de shingles kan het beste '1/4 duim' (ca 6 mm) gehouden worden zodat de shingles nog iets kunnen werken in de breedte.






Overlap van de shingles

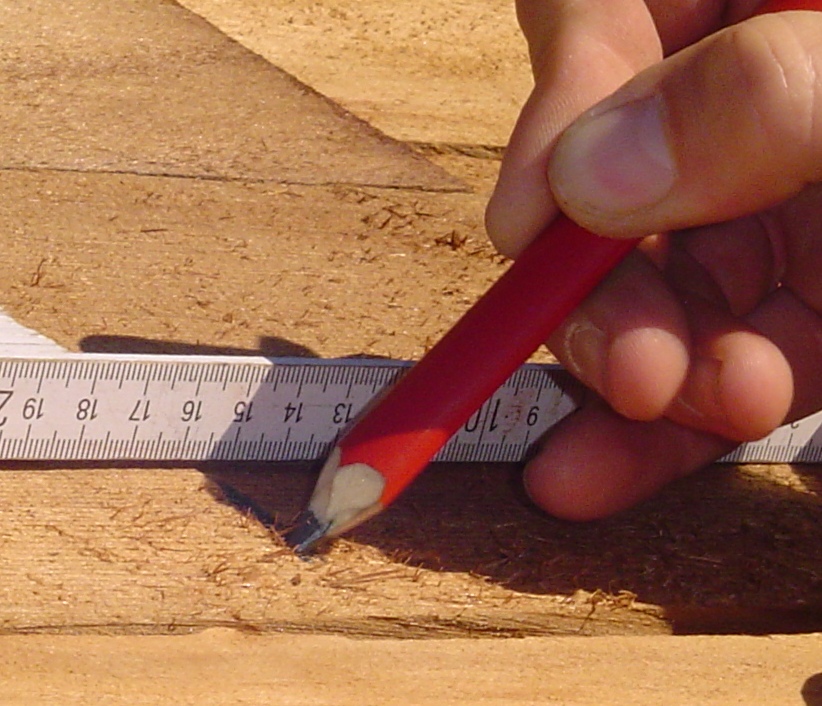

De Shingles zijn 45 cm lang en worden voor daken drie lagen dik gelegd. Alleen de onderste 15 cm komen in het zicht. Op de foto wordt de maat uitgezet.....






....en met een blauw krijtje aangegeven zodat de shinglelegger vlot kan werken en een rechte lijn kan aanhouden.

NB: voor wanden kan volstaan worden met een 2-laags dekking.






Versnijden

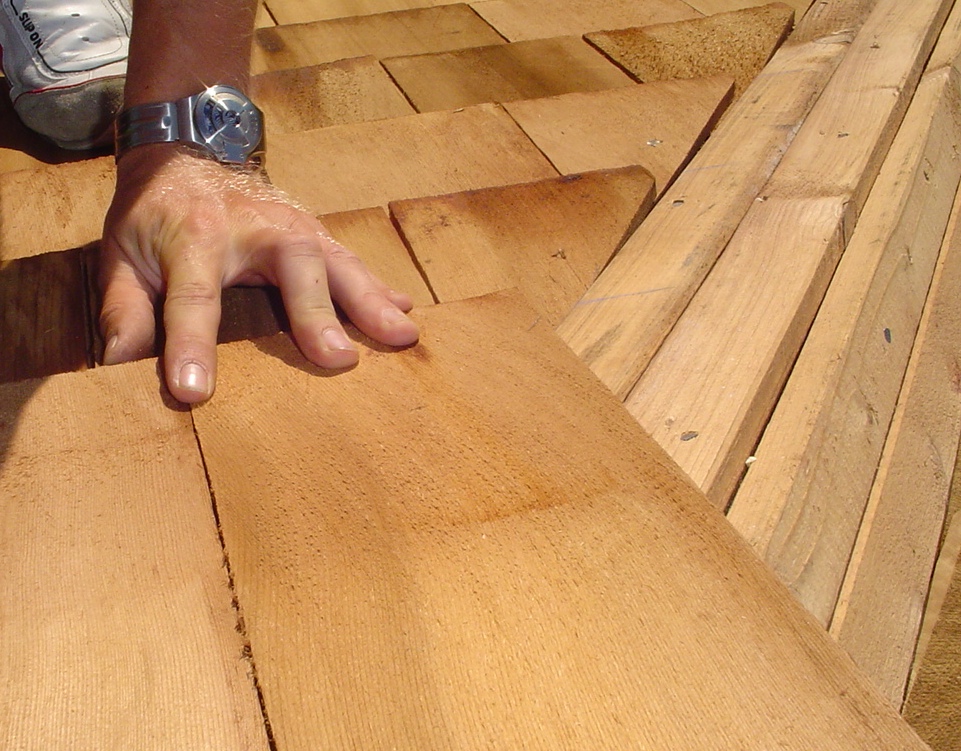

Op de kepers moeten de shingles op maat gesneden worden.

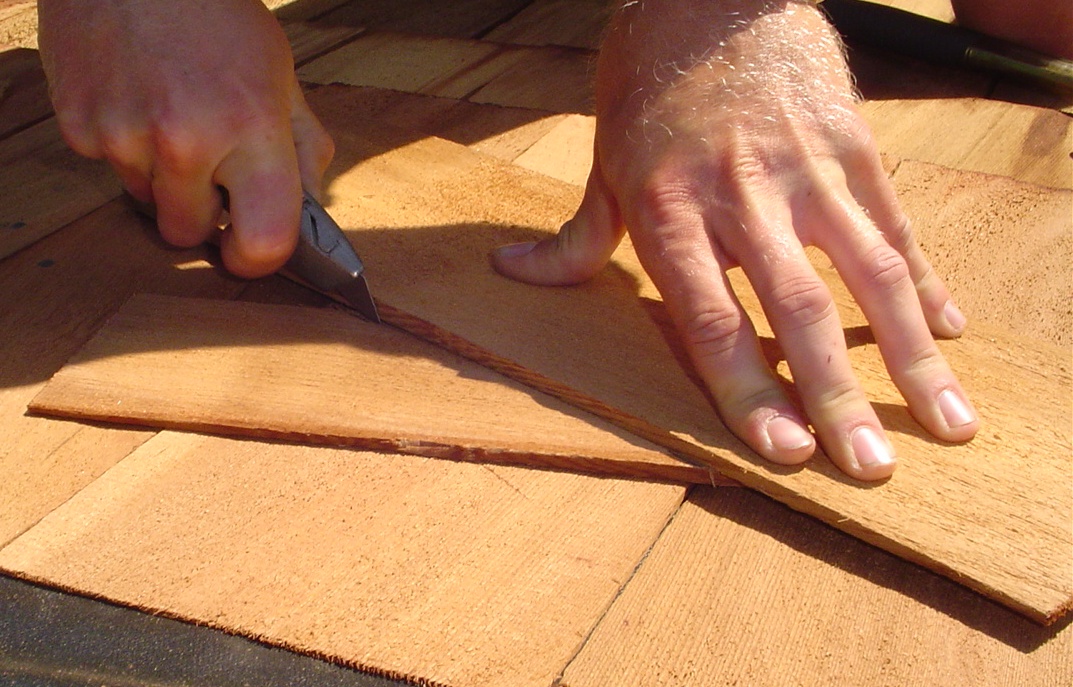

Red Cedar is zacht, op maat snijden gaat snel en makkelijk met met een stanley-mes.

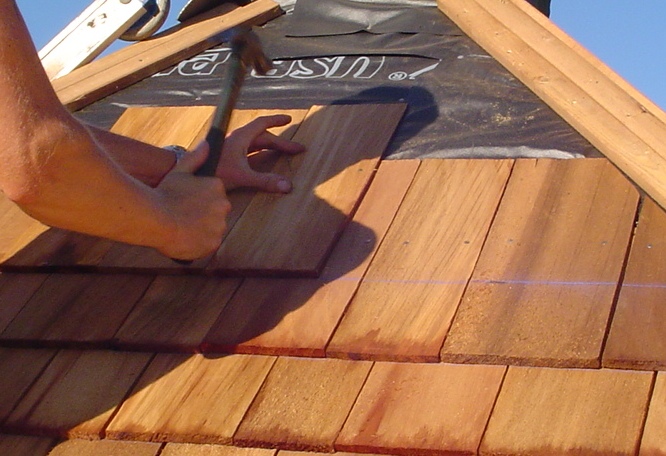

Vernagelen
De shingles worden vastgezet met niet-roestende (bij voorkeur RVS) nagels. Nieten met een luchtpistool zou ook kunnen.

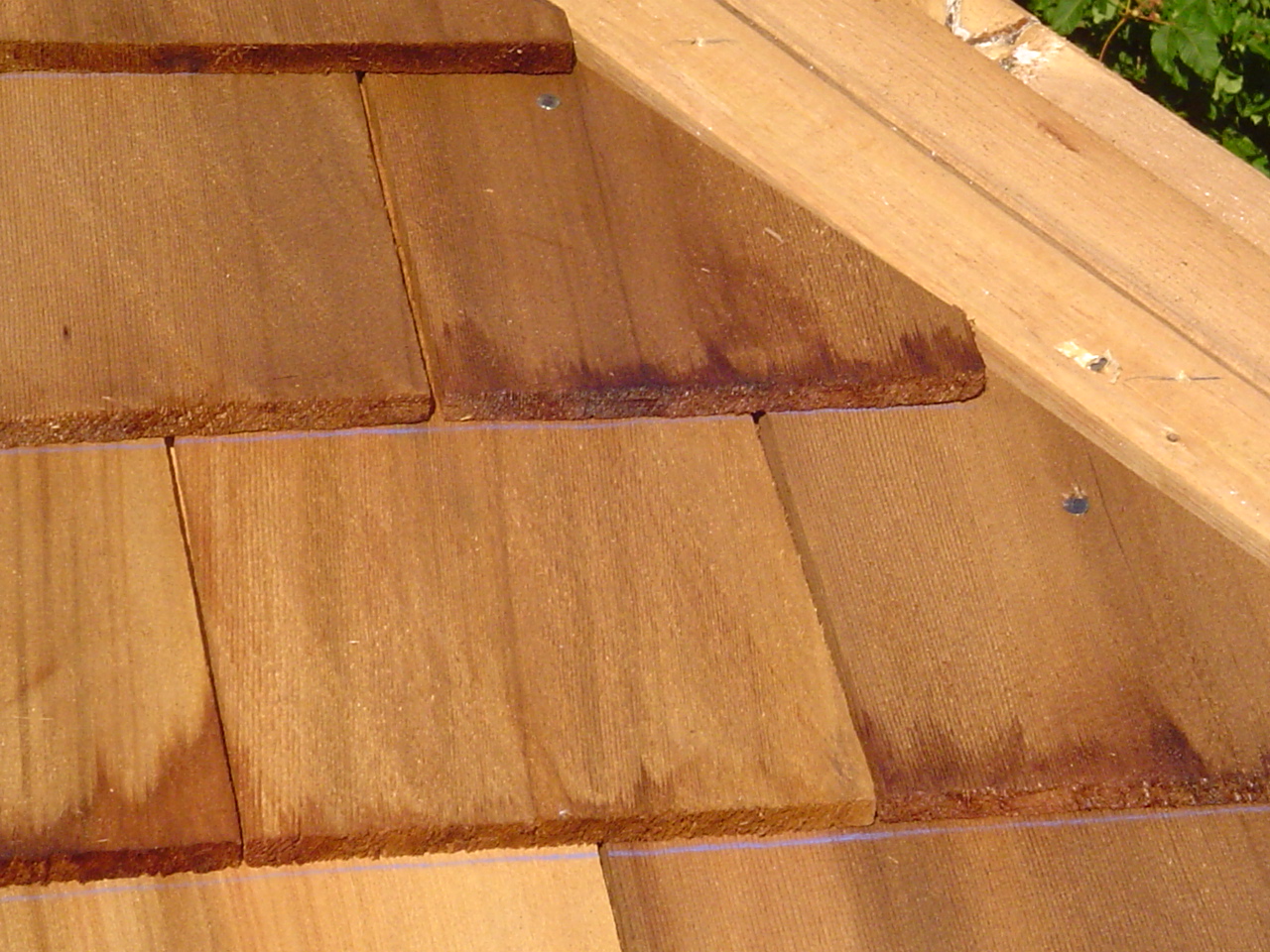

Mooi aangesloten.
Ook hier moeten de naden tussen de shingles voldoende verspringen.

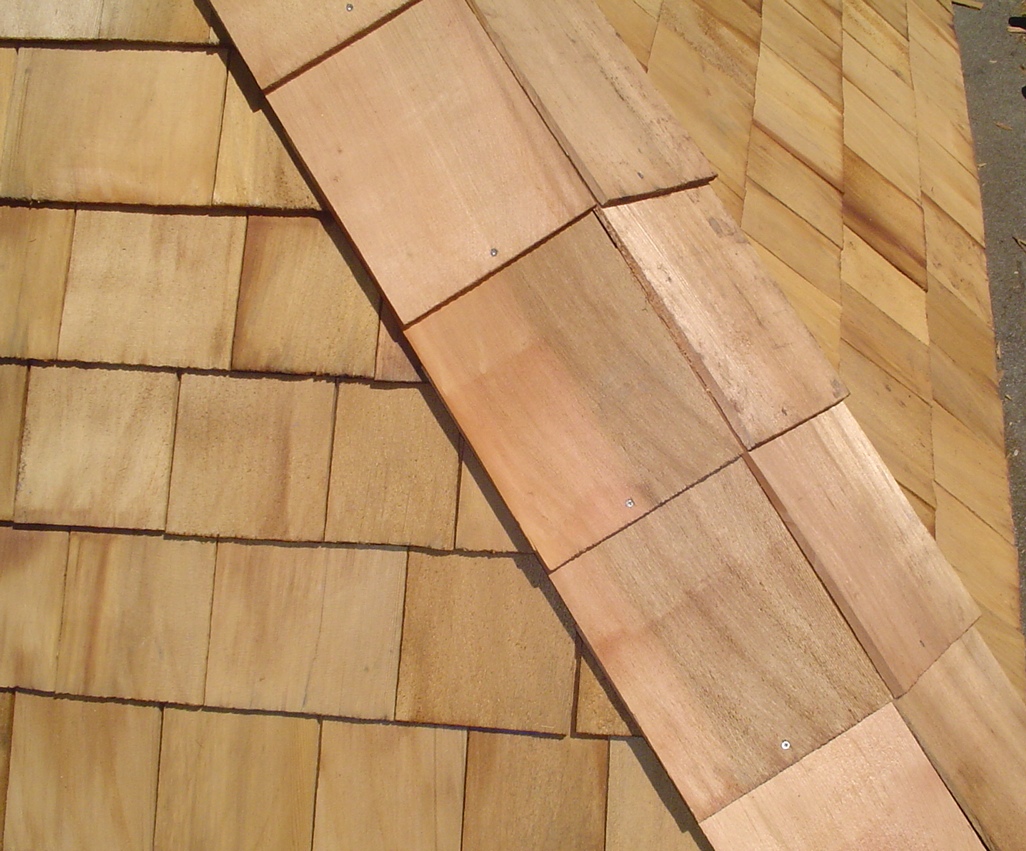

Kepers
Ter plekke van de kepers wordt weer folie aangebracht.....

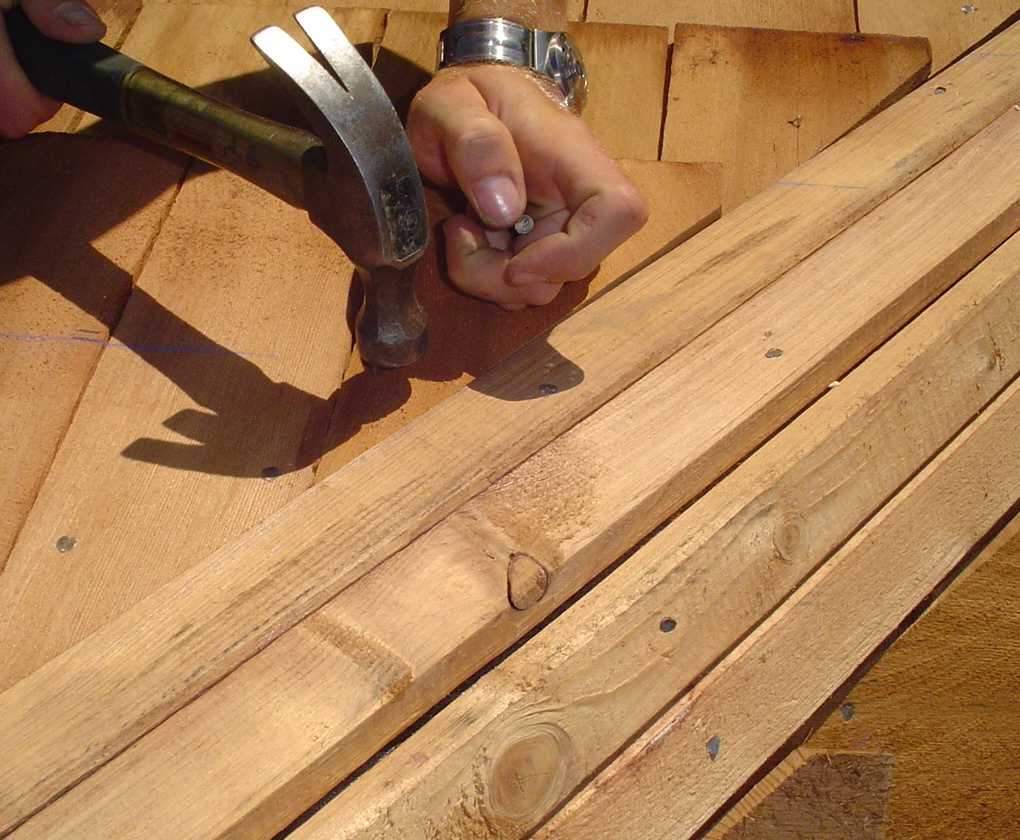

.... en dat wordt dan weer afgetimmerd met shingles.

Klik hier voor detailschetsen van
hoekkepers, kilkepers en nokken

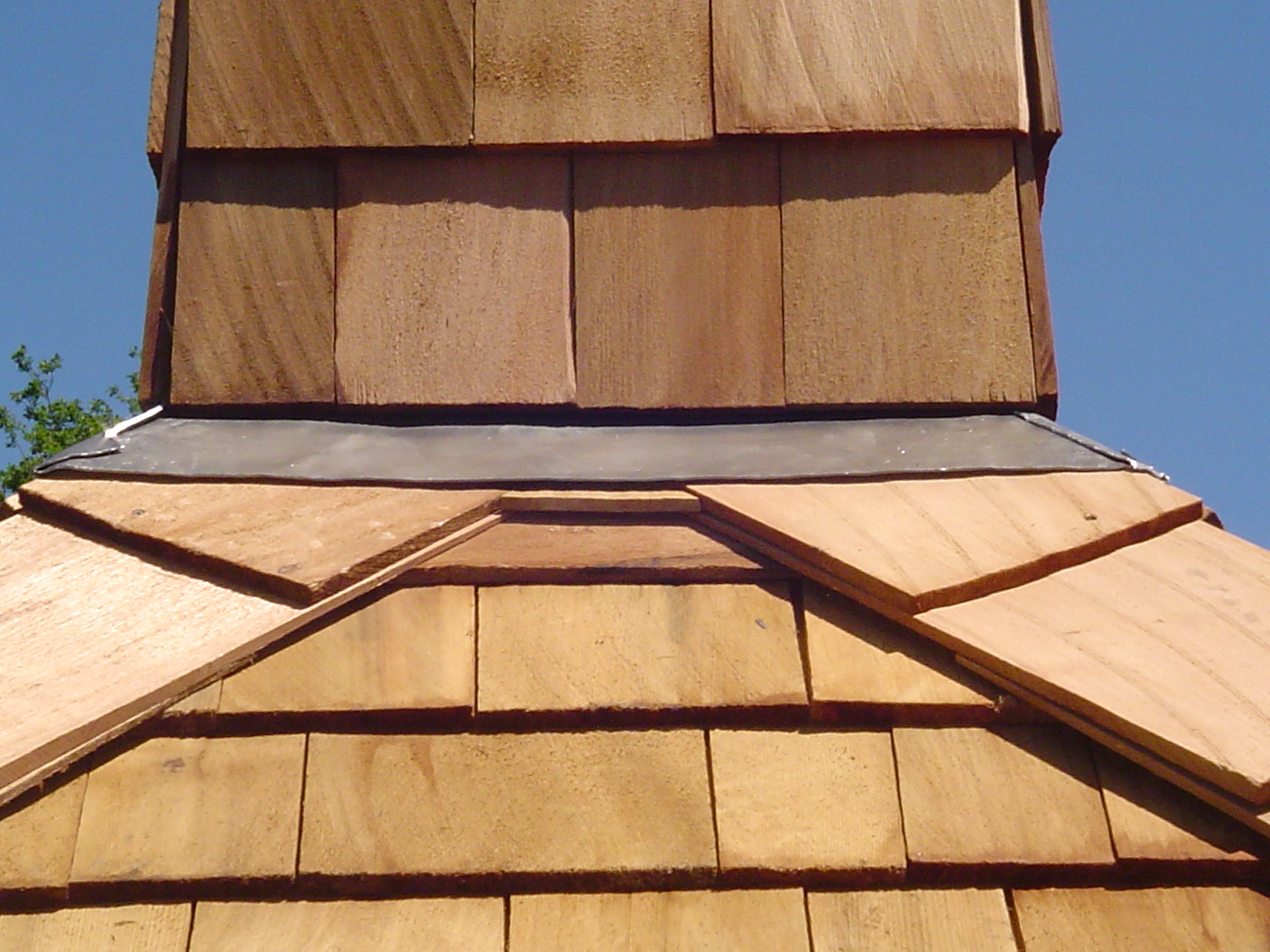

Schoorsteen
De schoorsteen heeft een dubbelwandige metalen binnenkern en een mutliplex omhulsel. De schoorsteen is ook met shingles betimmerd.

Klik hier voor details van dakdoorvoeren

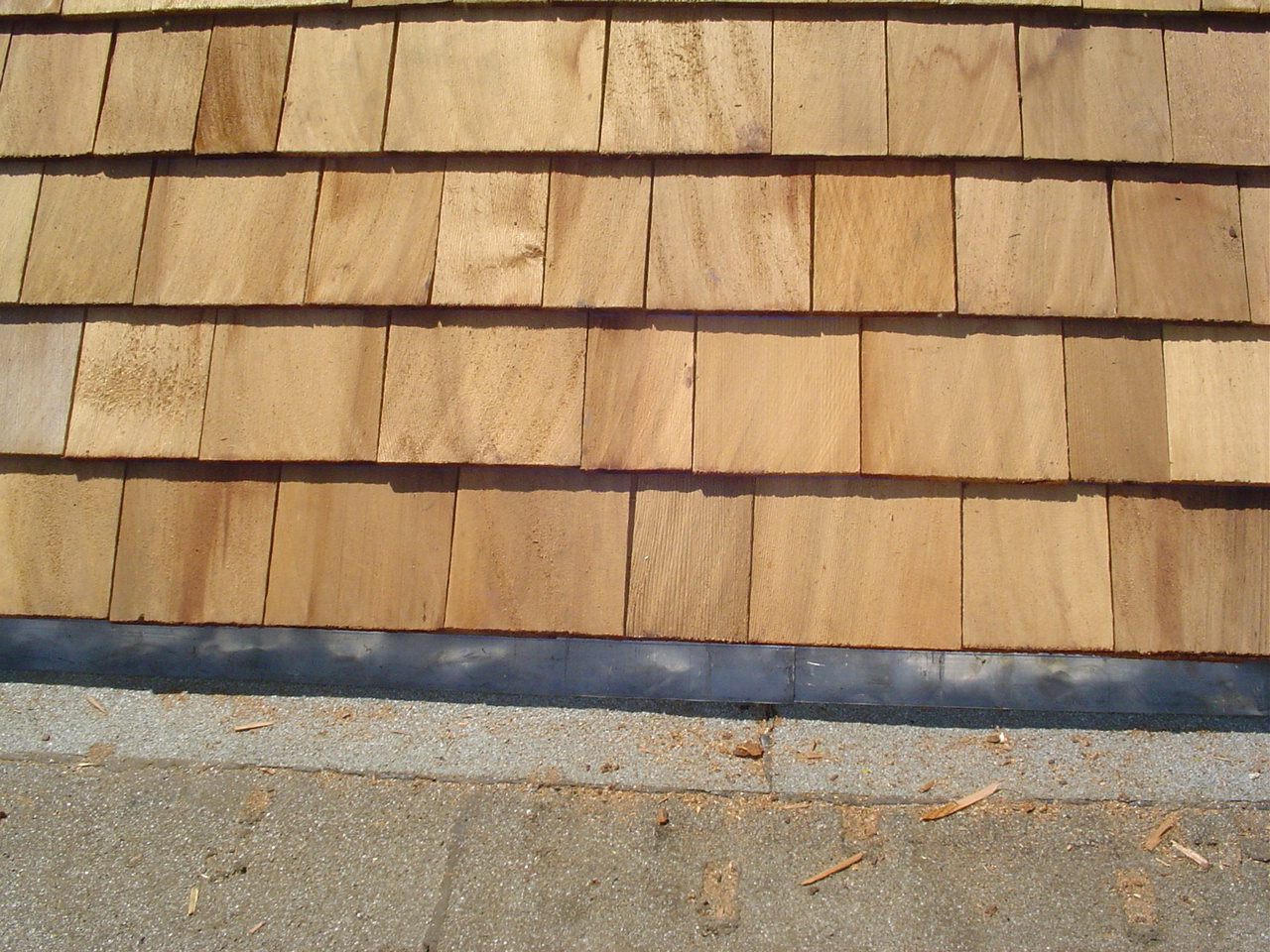

Aansluiting op bitumendak
Ter plekke van de aansluiting op het bitumendak is een verstevinging van bladlood aangebracht.
  ROOF CONSTRUCTION MANUAL

Engelstalige informatie
Het Amerikaanse Cedar shake- and shinglebureau geeft een folder uit met informatie over shingledaken.




Roof manual


Opmerking vooraf:
De informatie in de folder geldt niet altijd voor de Nederlandse markt. Men spreekt over shingleafmetingen en -kwaliteiten die hier niet verhandeld worden. Ook is het Amerikaanse klimaat anders dan het onze: Droger en 's zomers veel warmer. Voorbeeld: een ventilatieconstructie om warmte te laten ontsnappen is in ons land niet zinnig!


Klik hier om de roofmanual te downloaden.
(Engelstalig in PDF formaat)




Cedar Shake and Shingle Buro
In 2008 bezocht ik de uitgever van deze documentatie, het Cedar Shake and Shingle bureau in British Columbia, Canada.



Diplm Dachdeckmeister.
Ervaring met het leggen van Red Cedar dakshingles.

Straatkantweg 8,
5443 NC Haps
Tel:
Fax:
0485 - 31 34 02
0485 - 32 23 80

Opmerking:
Dhr Adriaans is dakdekker.
Hij is géén onbezoldigd voorlichter mbt dakconstruktie's!


Home

voorraad

werkstukken

medewerkers

bedrijf in foto's

plattegrond

bezorgen

contact


MEER INFORMATIE
Klik hier voor onze shingelpagina.

Klik hier voor de shingleprijslijst




VOOR VRAGEN
Voor vragen kunt u bij ons terecht!

tel: 026 - 364 84 35.


Geert van Dijk



VERWANTE PAGINA'S

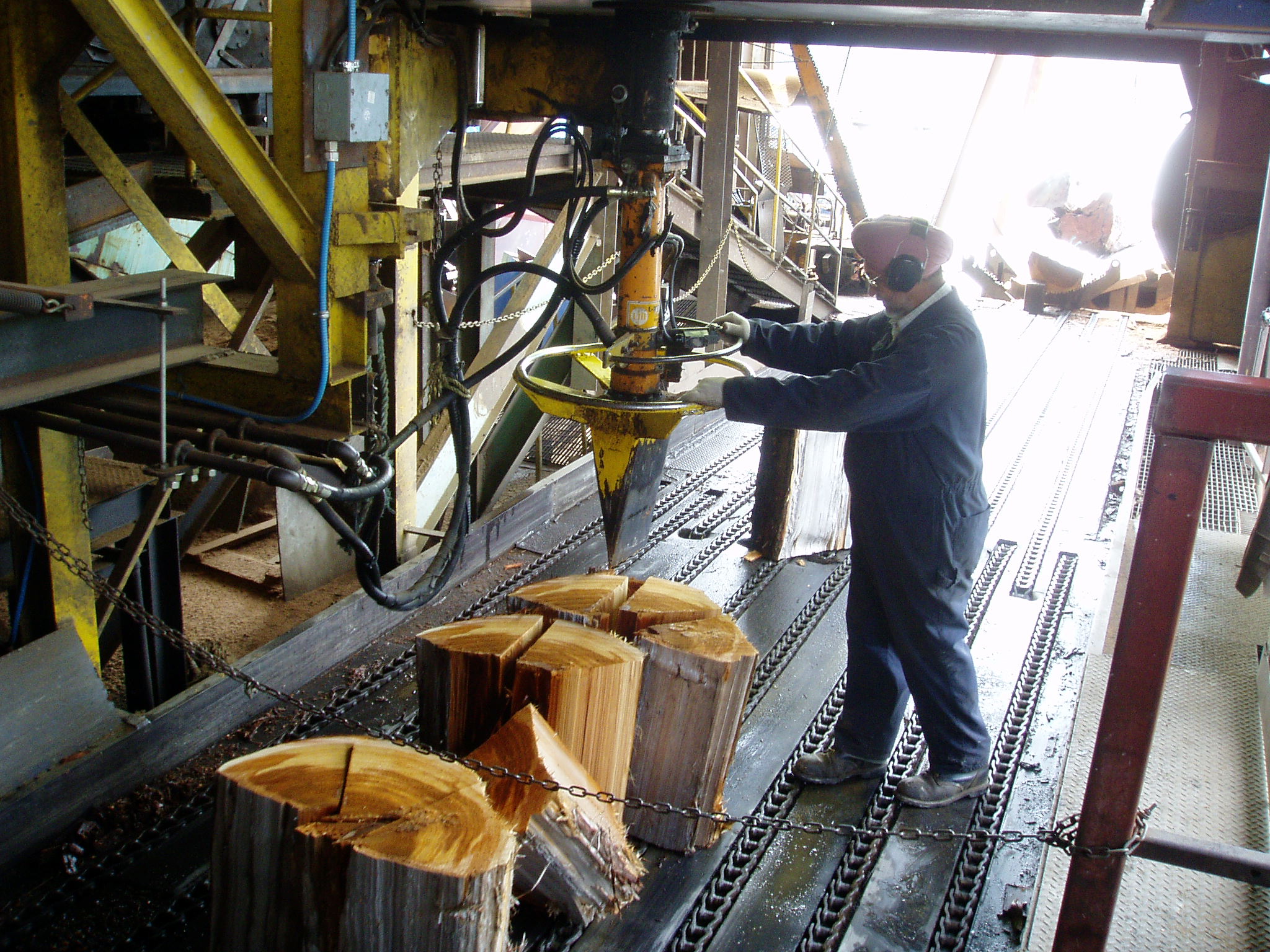

Op bezoek in een Canadese shingles mill
