DAKDOORVOER /SCHOORSTEEN IN EEN DAK VAN RED CEDAR
SHINGLES

Onderstaand enkele schetsen van dakdoorvoeren in een Red Cedar shingledak.

NB: de schetsen komt uit de Verenigde Staten.
Bouwwijze, inzichten mbt bouwen en het klimaat zijn daar anders dan hier.

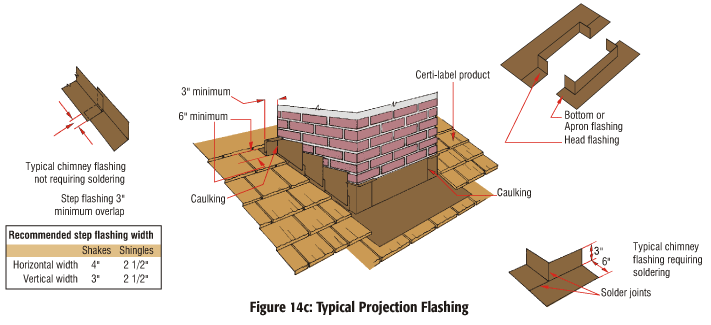

Fig 14c:
Schoorsteendoorvoer.
Loketten zijn vergelijkbaar met een pannendak.
Men spreekt hier over solderen van metaalplaat - In Nederland zouden we eerder bladlood
dakpansgewijs tussen de shingles laten lopen en dat dan onder de loketten laten uitkomen.

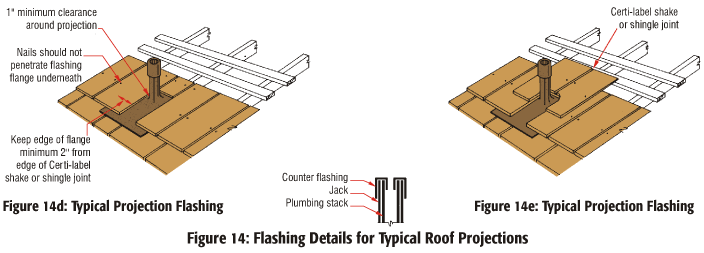

Fig 14d:
Details van een dakdoorvoer

NB: de schetsen komt uit de Verenigde Staten.
Bouwwijze, inzichten mbt bouwen en het klimaat zijn daar anders dan hier.
